FR-1025 聚(丙烯酸五溴苄基酯)

产品身份信息

中文品名：聚（丙烯酸五溴苄基酯）

英文品名：Poly (pentabromobenzyl acrylate)

CAS号码：59447-57-3

其他名称：PBB-PA,FR-1025

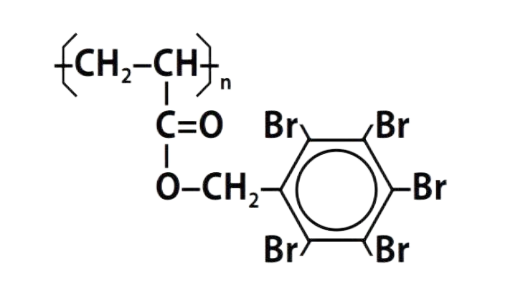

产品用途

FR-1025聚（丙烯酸五溴苄基酯）是一种高分子聚合物阻燃剂，它特别适用于PET,PBT,尼龙等材料的阻燃，尤其适合于薄壁、结构复杂、高流动性、高韧性、高综合性能的场合。相比其它用于PBT或尼龙的溴系阻燃剂，FR-1025不仅可以赋予基体树脂很好的阻燃性，同时它还会减少、抑制熔滴的发生，具有不恶化材料的力学性能、且耐迁移、不起霜、低毒、热稳定性高，并且具有良好的加工性能和分散性等特点。

主要指标

*所有接触、使用该材料的人员必须将其作为工业化学品处理，佩戴防护设备并遵守MSDS中所述的预防措施。

包装和储存

可依据客户要求采用25kg编织袋、25公斤牛皮纸袋或吨袋包装。储存在干燥、通风良好的区域。保持容器密封。远离热源、火花和火焰。远离不相容物质。遵循有关码垛、捆扎、收缩包装和/或堆放的仓储做法。

配方推荐 *配方来源于资料文献，非本公司实验所得

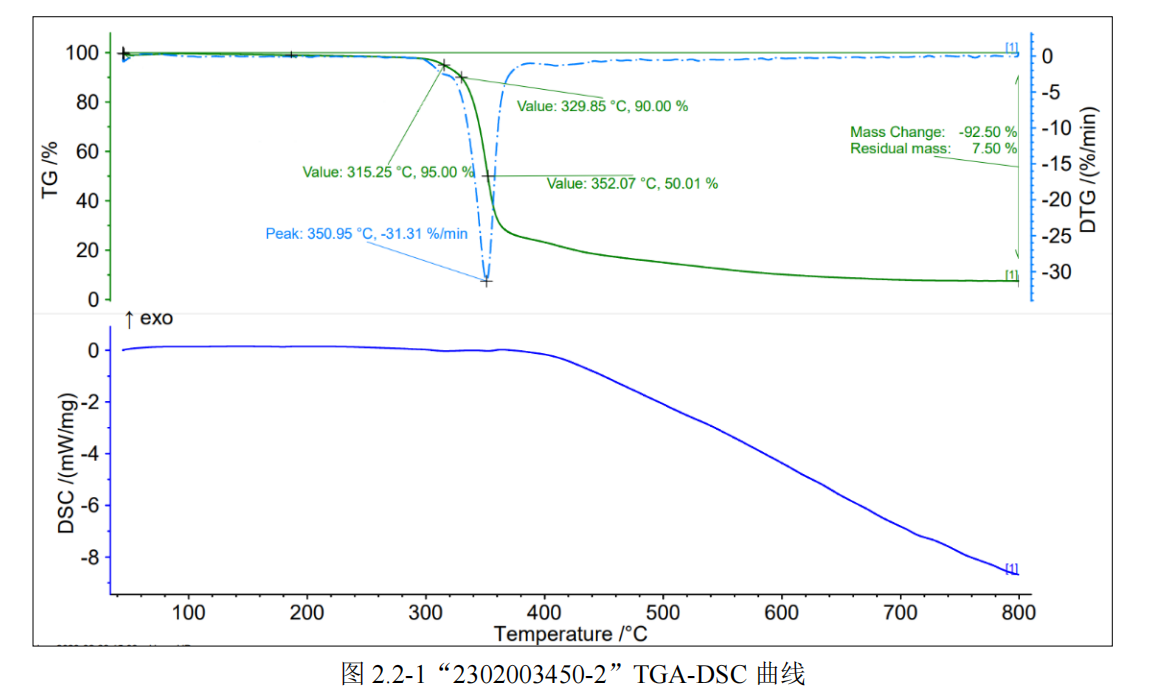

FR-1025 聚（丙烯酸五溴苄基酯）热失重图

相关知识

聚（丙烯酸五溴苄酯）在阻燃性人造毛发材料中的应用解析

聚（丙烯酸五溴苄酯）是一种高 效的含溴阻燃剂，在特定高 端应用领域中，尤其是在追求外观与触感逼真的阻燃性人造毛发（假发）制造中，扮演着至关重要的角色。本文将系统阐述其核心特性、作用机理及在实际应用中的关键考量。

一、 核心定位与独特价值

在赋予聚酯类材料阻燃性时，传统溴系阻燃剂常面临一个难题：与聚酯基体的相容性不佳，导致在熔融加工过程中分散不均匀。这种分散不均会直接造成制品透明性下降、表面光泽不自然，并且纤维在梳理时容易产生阻力或缠结，影响产品的质感和使用体验。

聚（丙烯酸五溴苄酯）的价值在于，它能有效突破上述瓶颈。当其被应用于以聚酯为基体的树脂组合物时，能够显著改善阻燃剂在基体中的分散状态。这种改善是实现“仿生”效果的关键——它使制成的人造毛发纤维同时具备优异的阻燃性、接近真人毛发的良好透明性以及顺滑的梳理性。

二、 在树脂体系中的关键作用机理

其卓越性能的发挥并非孤立，而是与整个材料体系的设计紧密相关：

与基体树脂的协同（粘度匹配）：其效果发挥与所选聚酯的熔融粘度密切相关。研究发现，当聚酯（如PET、PBT等）的熔融粘度处于80至300 Pa·s（优选100-250 Pa·s）的范围内时，与聚（丙烯酸五溴苄酯）的加工粘度匹配。粘度太低，加工时剪切力不足，不利于阻燃剂的分散；粘度太高，则与阻燃剂的粘度差异过大，同样导致分散不均。在此粘度窗口内，两者能在熔融共混时实现良好的结合与分散，从而奠定透明和顺滑的基础。

核心功能：改善透明性与梳理性：作为专利中定义的“含溴阻燃剂B”的代表性成分之一，它的主要作用就是直接解决聚酯人造毛发纤维透明性和梳理性差的核心痛点。通过其良好的分散性，减少了因阻燃剂团聚导致的光散射，从而提升了透明度；同时均匀的分散也避免了在纤维内部形成应力弱点或粗糙表面，使得纤维束在梳理时流畅顺滑。

提供基础阻燃效能：作为溴系阻燃剂，它在受热或燃烧时能分解产生溴自由基，有效捕捉气相中维持燃烧链式反应的活性自由基（如H·和OH·），从而发挥气相阻燃作用，赋予材料基本的阻燃性能。

三、 应用配方与协同体系

在实际配方设计中，聚（丙烯酸五溴苄酯）的应用需遵循科学配比，并可与其它助剂协同，以优化综合性能：

推荐添加量：在以聚酯为100质量份的基准下，其添加量通常为5至40质量份。低于此范围可能无法提供足够的阻燃性；高于此范围则可能开始对材料的触感（如柔软度）产生负面影响。一个优选的范围是15至25质量份，能在阻燃性与力学/触感性能间取得良好平衡。

与其它阻燃剂的复配：为了进一步调节人造毛发的外观质感，使其更接近真人毛发自然的光泽（通常非高亮），体系中可额外添加0.1至15质量份的另一类含溴阻燃剂（可称为“含溴阻燃剂C”），例如溴化聚苯乙烯、溴化环氧树脂等。这类助剂有助于赋予材料更为柔和、低光泽的外观。

与阻燃协效剂的搭配：为了进一步提升阻燃效率，常需搭配阻燃协效剂，如三氧化二锑（Sb₂O₃）。协效剂的平均粒径建议控制在0.5至3.5 μm之间（优选0.7-1.5 μm）。过细的粒径易团聚，过粗则可能成为纤维的断裂弱点。两者在燃烧时能产生协同效应，显著提升阻燃等级。

四、 应用实例与效果对比

在实际研发中，通过对比实验可以清晰验证其效果：

有效案例：在一个典型配方中（100份熔融粘度145Pa·s的聚酯，搭配20份聚（丙烯酸五溴苄酯）），所制得的人造毛发纤维在阻燃测试中能迅速自熄，同时透明度和梳理性均可达到“良好”及以上评级，触感接近真人毛发。

对比案例：若将等量的聚（丙烯酸五溴苄酯）替换为等份量的其他类型溴系阻燃剂（如某些溴化环氧树脂），尽管阻燃性可能得以保持，但制得纤维的透明性和梳理性会出现显著下降，证实了其在解决这对特定矛盾中的不可替代性。

五、 总结

综上所述，聚（丙烯酸五溴苄酯）并非普通的阻燃剂，而是一种针对聚酯基人造毛发专用材料的高性能、功能化助剂。它的核心价值在于其与特定粘度聚酯基体良好的加工相容性，从而在赋予材料必要阻燃安 全性的同时，完美地保障了制品作为高 端仿毛发制品所必需的外观通透度与使用顺滑感。其应用体现了精细化工材料在解决多重性能矛盾、满足特定消费需求方面的精密设计思路。
