自然界中的溴元素主要以溴离子（Br⁻）形式存在，广泛分布于海水、盐湖卤水、地下卤水、油气田采出水及制盐母液中。然而，这些资源中的溴离子浓度通常较低（例如海水中约为65 mg/L），且与大量杂质离子共存，尤其是浓度远高于溴的氯离子（Cl⁻）。传统的空气吹出法或水蒸气蒸馏法虽然已实现工业化，但普遍存在化学药剂消耗大（需使用氯气）、能耗高、设备占地面积大、可能产生污染以及在高氯环境下选择性不佳等问题。
山东日兴新材料股份有限公司是一家专注生产溴化钠的厂家，如需咨询更多信息，请联系：0536-5260113

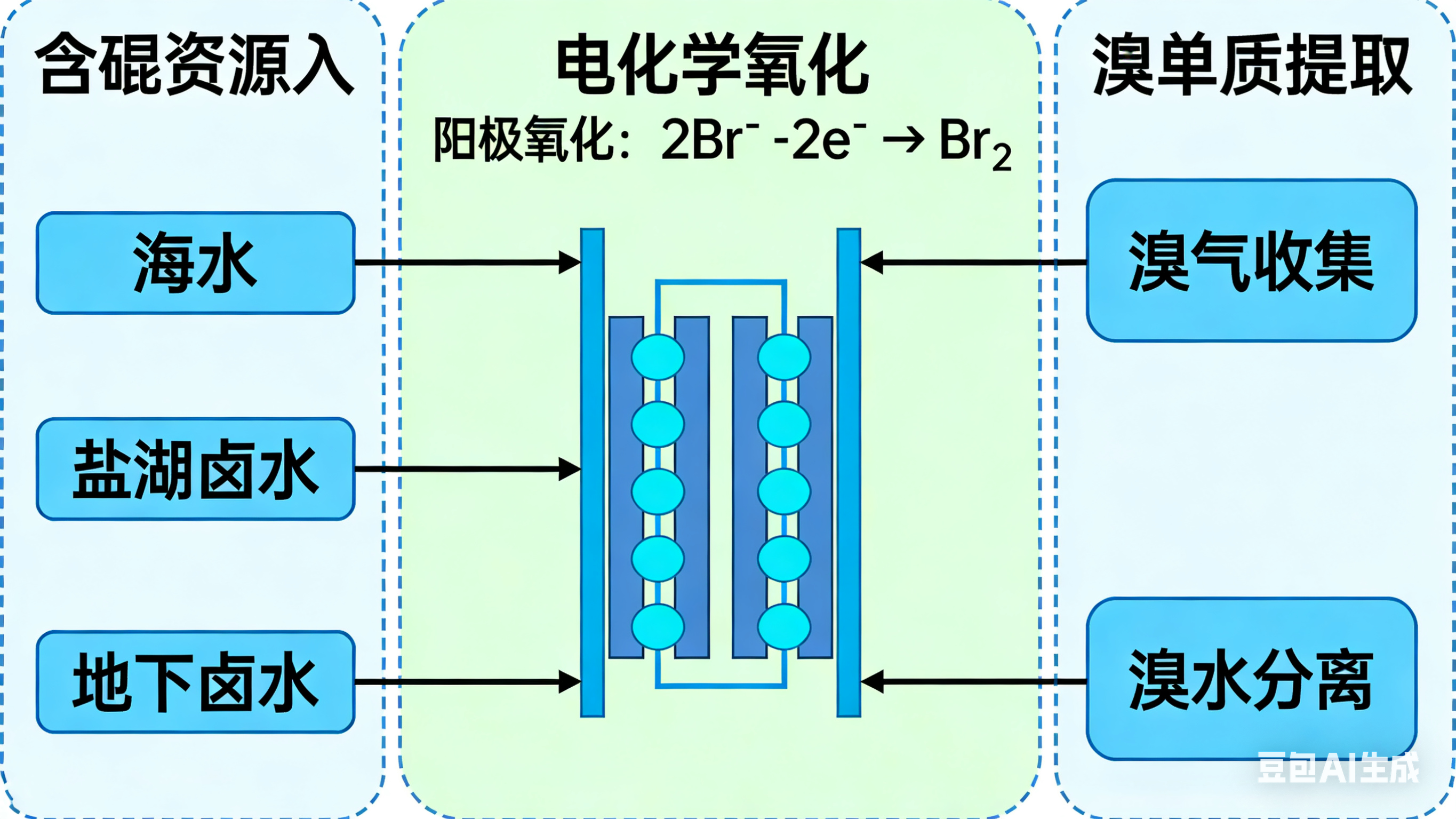

电化学氧化法为溴的提取提供了一条新路径。其核心原理在于，通过精确控制工作电极的电位，选择性地将溶液中的溴离子氧化为溴单质（Br₂），而尽量避免氧化氯离子或发生水的电解副反应。从热力学角度看，溴离子氧化为溴的标准电位（约为1.0874 V vs. NHE）低于氯离子氧化为氯的标准电位（约为1.3583 V vs. NHE），也接近但不完全等于水的析氧电位（1.229 V vs. NHE）。因此，理论上存在一个电位窗口，可以优先氧化Br⁻而抑制Cl⁻的氧化和大量氧气的产生。电化学方法的优势在于直接利用电能作为“清洁氧化剂”，避免了氯气等危险化学品的使用，反应过程更平稳、环保，且易于通过调节电位来应对不同组分水样的挑战。
该技术的完整工艺链条主要包含三个核心步骤：
原料预处理（pH调节）
将含溴水样（如卤水）的pH值调节至酸性范围，通常为pH 2-5，适宜区间为pH 2-3。酸性环境至关重要，它能防止后续生成的溴单质（Br₂）在中性或碱性条件下发生歧化反应，重新转化为Br⁻、BrO⁻和BrO₃⁻，从而确保溴能以Br₂的形式被有效移出溶液。调节pH常用的酸包括硫酸、盐酸等。
电化学氧化反应
将预处理后的水样置于电解装置的阳极室中，在可控电位下进行电解。阴极室通常填充如硫酸钠溶液等导电电解质。系统采用三电极体系（工作电极、对电极、参比电极）以实现电位的精准控制。
工作电极
可选择石墨、铂、钛等材料，其中石墨电极因成本与性能平衡而常被选用。参比电极常用Ag/AgCl电极，用于精确测定和控制工作电极的电位。
氧化电位
关键的工艺参数，需根据水样具体成分进行优化。实验表明，相对于Ag/AgCl参比电极，将氧化电位控制在1.01 V至1.22 V之间，可以有效氧化Br⁻并抑制竞争反应。
反应过程
在设定的优化电位下，阳极表面的Br⁻被氧化成Br₂，随后从溶液中逸出。
溴的脱除与吸收转化
在电解过程中或结束后，向阳极室通入空气或惰性气体进行曝气，将生成的Br₂气体从溶液中“吹出”。含Br₂的气体被导入吸收装置。
吸收液
通常采用氢氧化钠（NaOH）溶液等碱性吸收液。Br₂与碱反应生成溴化物和溴酸盐的混合物（例如：3Br₂ + 6NaOH → 5NaBr + NaBrO₃ + 3H₂O）。
产品纯化（关键步骤）
为了获得纯净的溴化钠，需要将吸收产物中的溴酸盐（BrO₃⁻）还原。专利技术引入溴化氢（HBr）溶液将混合溶液的pH值回调至酸性。在酸性条件下，溴酸盐被还原为溴化物，**终通过后续结晶纯化工艺，即可得到质量稳定的溴化钠产品。
该技术已针对真实卤水进行了工艺验证。例如，针对一种含有高浓度氯离子（155.7 g/L）和较低浓度溴离子（502 mg/L）的强碱性卤水，在优化条件下（石墨工作电极，氧化电位1.20 V vs. Ag/AgCl，适当曝气，反应10小时），溴的提取率可稳定达到62%至69%。长期循环实验表明，电极系统稳定性良好，提溴率能维持在65%左右。相较于传统的两电极电解法或药剂氧化法，此法在提溴率（优于两电极法）与环保性、平稳性、运行成本（优于药剂法）之间取得了良好平衡。
电化学氧化法从含溴水样中提取并生产溴化钠，是一种具有发展前景的绿色精细化工技术。它通过电位精准控制实现了复杂体系下溴离子的选择性氧化，摆脱了对氯气氧化剂的依赖，工艺流程简洁，且能获得价值稳定的产品。随着对工艺参数的进一步优化和放大，该技术有望为溴资源的低碳、高 效开发利用提供新的解决方案。
